木托盘设计过程中的一些要点分享
文章作者:托盘包装工程师-彭百桂 点击浏览: 发布时间:2017-04-25 12:17
现代木质包装的标志性产品,可追溯到1800年德国人发明的、方便运输和保护产品的机制木托盘。从世界范围来看,托盘使用最早起源于澳大利亚,但托盘在企业间流通则起源于美国。20世纪30年代太平洋战争,美国军队首次使用托盘来改善货物搬运效率,保证后勤物资供应。
托盘与叉车配合使用,可以大幅度提高装卸搬运效率。而木制托盘由于质地轻盈,结实耐用,价格低廉,容易制作,便于维修,而且码放货物不打滑,不易损伤货物,所以在我国使用得最普遍的是木制托盘。在实际使用中木托盘作为货物的托底辅助,应该根据货物的特点,运输与存储的条件来合理设计木托盘的大小、材质以及形状规格。
常规天然实木托盘按用途分类可分为单面使用型和双面使用型两种,按进叉形式可分为两向进叉和四向进叉两种,两向进叉木托盘也叫纵梁式托盘,底铺板与顶铺板的结构尺寸完全相同,属于美标木托盘强度最高。四向进叉木托盘也叫垫块式托盘,属于欧标木托盘结构便于四向进叉,正在被推荐为共用托盘的首选结构。
两向进叉纵梁式美标木托盘其基本结构是用三根纵梁连接上下铺板而成。铺板与纵梁连接面必须互相垂直,铺板各木条必须互相平行且均匀分布。铺在托盘上、下两面的木板称为铺板,两边的铺板称为边板。叉孔是通过纵梁或垫块形成的。纵梁是长的扁方材料,垂直于铺板。

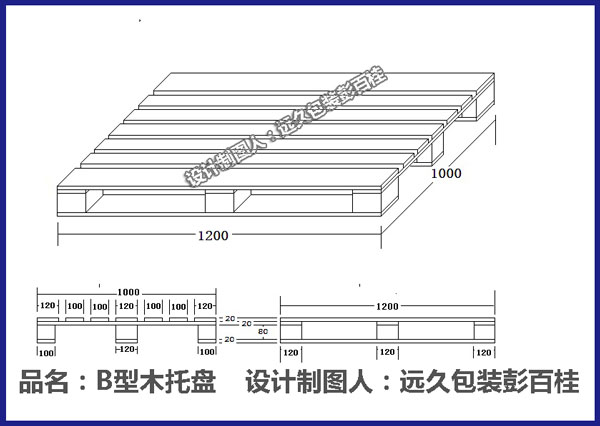

四向进叉垫块式托盘属于欧标木托盘结构,垫块是方形木板,它上面垂直于铺板的木板称为梁板。为了使叉车易于插入叉孔,铺板上特意加工出斜面,称为倒棱。铺板两端突出于纵梁和垫块以外的部分称为翼,用于起重机吊运。用绳索起吊货物时,边板两翼容易损坏,常在两翼下面安装与纵梁同长的加强板。
木托盘设计的时候强度与刚度主要是计算在与载荷类型或操作条件等因素相关的最大工作载荷作用下,校核铺板的强度与刚度。考虑安全系数后的、作为最大工作载荷最小值的额定载荷,包括货架载荷、叉举动载荷、堆码静载荷。铺板的结构与尺寸应满足在上述3个额定载荷的强度与刚度要求。
